| Projet réplique YZR 500 OWL9 | |
|
+49Noël solex27 Ed Marc Dialmax yves kerlo Frits Overmars COSTE Lili@n doum nard gilles Tonton Hub carlovitch1 mickey offen 88 tibus ReinanRacing bentou freret alain robert JH42 rudgissimo Toop MICKAEL O Adco Mestre santi fpayart pascaltz jml gsirom manx Philip fd-racing CVS Fügner thierysp Vivien57 Mykeul EDOUARD Jean bartau Pomme Dan42 sologne fullgazlolo krystau closed JH'R 42 singleton560 supermono 53 participants |
|
Auteur | Message |
---|
solex27
Nombre de messages : 101 Localisation : Montaure (27) Date d'inscription : 18/07/2012
![Projet réplique YZR 500 OWL9 Empty](https://2img.net/i/empty.gif) | Sujet: Projet réplique YZR 500 OWL9 Lun 16 Déc 2019 - 20:32 | |

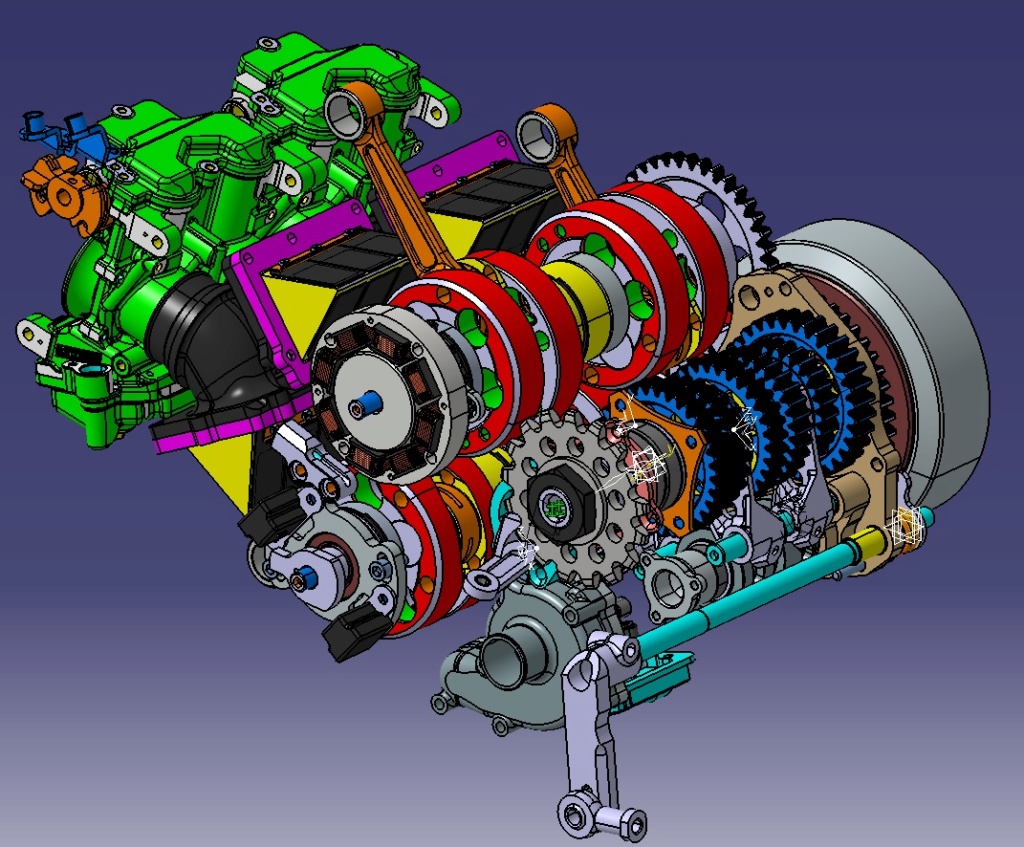

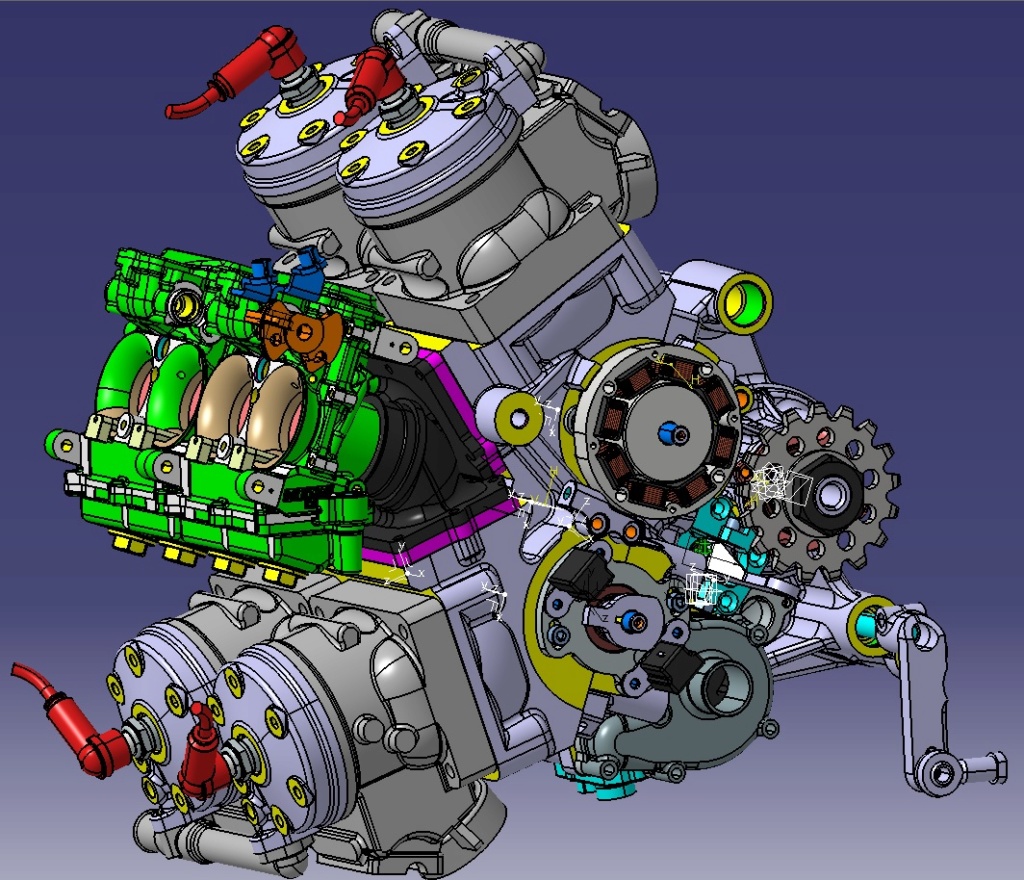

| Hello, Je vous présente notre projet, probablement déjà vu par certains ailleurs. Tout est dans le titre. Là on ne parle pas de bitza mais bien de la vraie recopie d'un YZR500... quoique pas tout à fait en fait... mais plutôt un ROC qui est très étroitement dérivé de l'YZR ! Longue histoire faite de rencontres improbables au hasard de la vie, mais trop long pour expliquer comment on a pu avoir entre autre les plans des carters ROC...et de certains plans de pièces de BV d'YZR de chez yamaha Japon ! Donc la bande des 4 fous est constituée de : - Claude Hauser (usinages moules carbu et pièces des carbus, pièces de commande de BV, quincailleries diverses,...) - Carlo Matarozzi (réalisations + mise au point des moules carters, cylindres, supervision de la fonderie, usinages des carters,...) - Alex Arletti (dessin et réalisation du châssis) - moi (numérisation 3D des carters bruts + usinés + tous les plans, pièces alu de fonderie carbus 3D bruts + usinés + moules 3D, reconception de toute la pignonnerie,...) Alex s'occupe de la réalisation de la copie du cadre de l'YZR 500 OWL9 2002 aménagé pour recevoir le moteur sur base carters ROC lui même dérivé de l'OWC1 de 93 (notre base) qui sera en 50.6x56 au lieu de 54x54 pour l'OWL9 usine. La particularité des carters ROC est le vé à 76° ad 70° et l'angle des clapets aussi qui change, les points d'encrages moteur différents de ceux de l'OWL9. Le moteur quasi finalisé en 3D après 1 an de travail. ![Projet réplique YZR 500 OWL9 Moteur13](https://i.servimg.com/u/f22/20/14/59/63/moteur13.jpg) ![Projet réplique YZR 500 OWL9 Moteur14](https://i.servimg.com/u/f22/20/14/59/63/moteur14.jpg) ![Projet réplique YZR 500 OWL9 Moteur15](https://i.servimg.com/u/f22/20/14/59/63/moteur15.jpg)
Dernière édition par solex27 le Mer 18 Déc 2019 - 8:59, édité 1 fois |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
solex27
Nombre de messages : 101 Localisation : Montaure (27) Date d'inscription : 18/07/2012
![Projet réplique YZR 500 OWL9 Empty](https://2img.net/i/empty.gif) | |
![Aller en bas](https://2img.net/i/empty.gif) | |
solex27
Nombre de messages : 101 Localisation : Montaure (27) Date d'inscription : 18/07/2012
![Projet réplique YZR 500 OWL9 Empty](https://2img.net/i/empty.gif) | |
![Aller en bas](https://2img.net/i/empty.gif) | |
solex27
Nombre de messages : 101 Localisation : Montaure (27) Date d'inscription : 18/07/2012
![Projet réplique YZR 500 OWL9 Empty](https://2img.net/i/empty.gif) | |
![Aller en bas](https://2img.net/i/empty.gif) | |
solex27
Nombre de messages : 101 Localisation : Montaure (27) Date d'inscription : 18/07/2012
![Projet réplique YZR 500 OWL9 Empty](https://2img.net/i/empty.gif) | Sujet: Re: Projet réplique YZR 500 OWL9 Lun 16 Déc 2019 - 21:06 | |
|
Dernière édition par solex27 le Dim 22 Déc 2019 - 10:20, édité 2 fois |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
solex27
Nombre de messages : 101 Localisation : Montaure (27) Date d'inscription : 18/07/2012
![Projet réplique YZR 500 OWL9 Empty](https://2img.net/i/empty.gif) | Sujet: Re: Projet réplique YZR 500 OWL9 Lun 16 Déc 2019 - 21:08 | |
|
Dernière édition par solex27 le Mer 18 Déc 2019 - 9:35, édité 1 fois |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
solex27
Nombre de messages : 101 Localisation : Montaure (27) Date d'inscription : 18/07/2012
![Projet réplique YZR 500 OWL9 Empty](https://2img.net/i/empty.gif) | |
![Aller en bas](https://2img.net/i/empty.gif) | |
solex27
Nombre de messages : 101 Localisation : Montaure (27) Date d'inscription : 18/07/2012
![Projet réplique YZR 500 OWL9 Empty](https://2img.net/i/empty.gif) | Sujet: Re: Projet réplique YZR 500 OWL9 Lun 16 Déc 2019 - 21:28 | |
|
Dernière édition par solex27 le Mer 18 Déc 2019 - 9:36, édité 1 fois |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
solex27
Nombre de messages : 101 Localisation : Montaure (27) Date d'inscription : 18/07/2012
![Projet réplique YZR 500 OWL9 Empty](https://2img.net/i/empty.gif) | Sujet: Re: Projet réplique YZR 500 OWL9 Lun 16 Déc 2019 - 21:36 | |

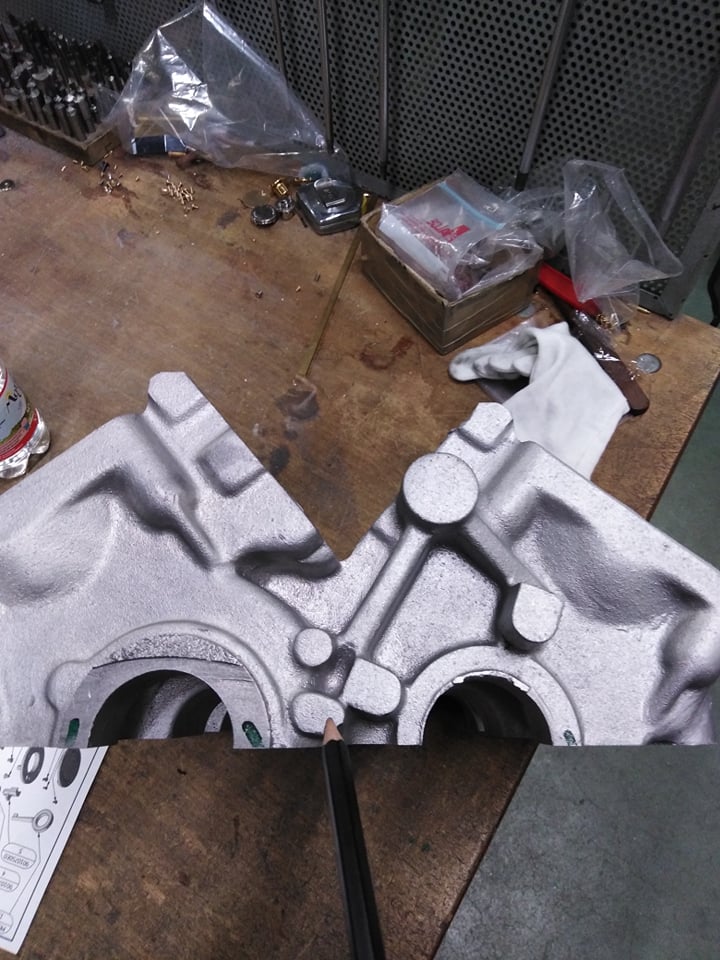

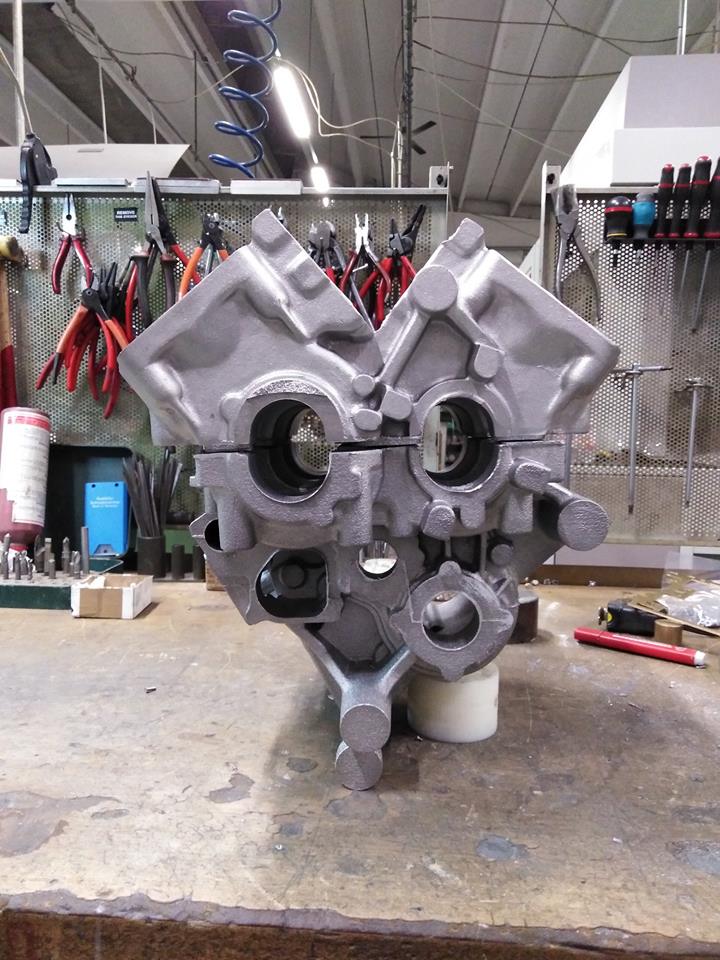

| Sorti de fonderie: ![Projet réplique YZR 500 OWL9 53595810](https://i.servimg.com/u/f22/20/14/59/63/th/53595810.jpg) pour le carter supérieur nous avions récupéré un ancien moule de chez ROC. Contrairement au carter inférieur celui-ci était viable, moyennant tout de mème de grosses modifications pour le rendre parfaitement fonctionnel et pour y intégrer toutes les modifications nécessaires liés à nos changements techniques : ![Projet réplique YZR 500 OWL9 55842710](https://i.servimg.com/u/f22/20/14/59/63/55842710.jpg) ... et le tandem brut : ![Projet réplique YZR 500 OWL9 53549410](https://i.servimg.com/u/f22/20/14/59/63/53549410.jpg)
Dernière édition par solex27 le Mer 18 Déc 2019 - 9:36, édité 1 fois |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
solex27
Nombre de messages : 101 Localisation : Montaure (27) Date d'inscription : 18/07/2012
![Projet réplique YZR 500 OWL9 Empty](https://2img.net/i/empty.gif) | |
![Aller en bas](https://2img.net/i/empty.gif) | |
solex27
Nombre de messages : 101 Localisation : Montaure (27) Date d'inscription : 18/07/2012
![Projet réplique YZR 500 OWL9 Empty](https://2img.net/i/empty.gif) | Sujet: Re: Projet réplique YZR 500 OWL9 Lun 16 Déc 2019 - 21:40 | |

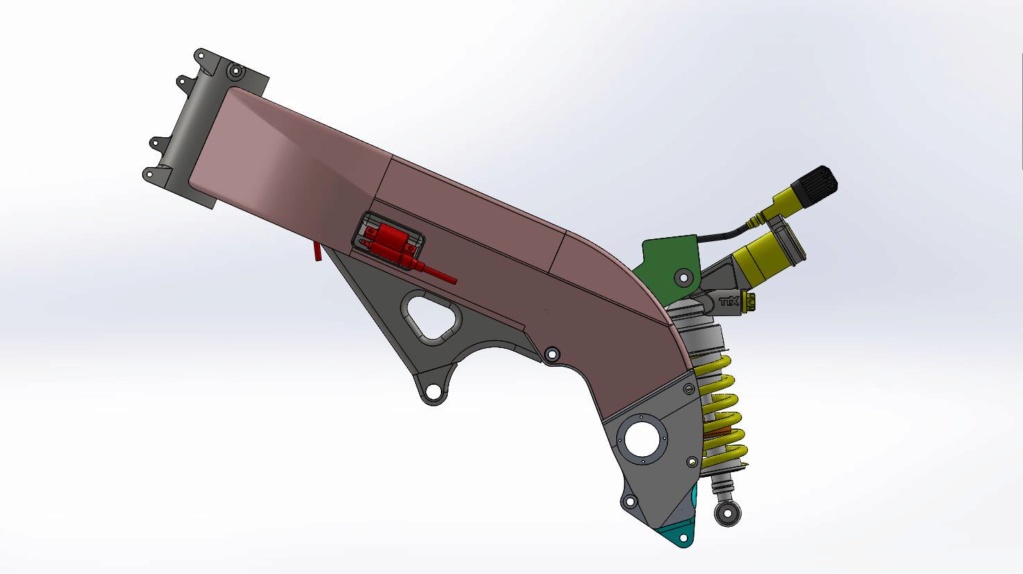

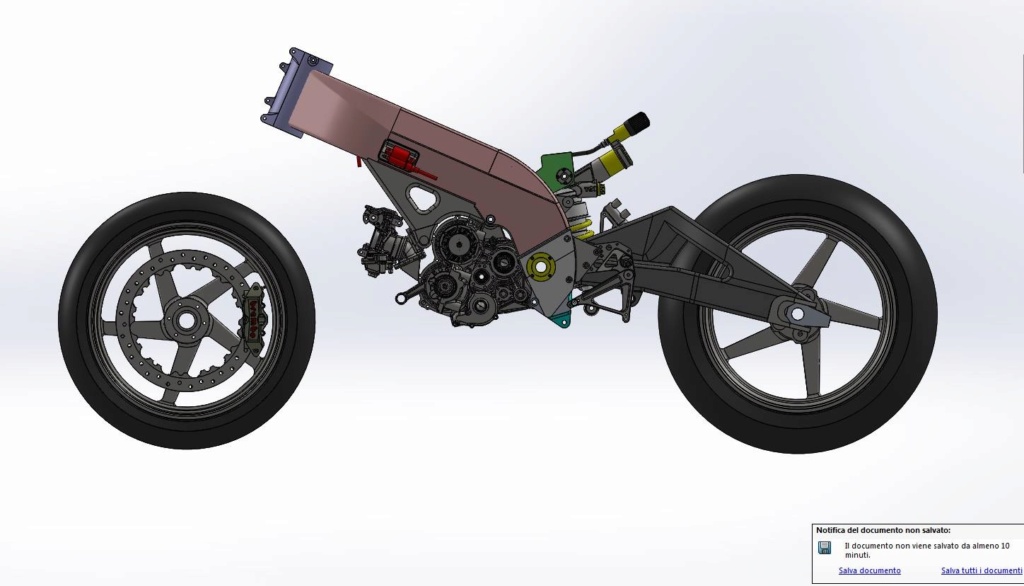

| Maintenant place au châssis d'Alex: Tracé en 2D pour l'architecture: ![Projet réplique YZR 500 OWL9 50950810](https://i.servimg.com/u/f22/20/14/59/63/50950810.jpg) Puis 3D : ![Projet réplique YZR 500 OWL9 50710610](https://i.servimg.com/u/f22/20/14/59/63/50710610.jpg) ![Projet réplique YZR 500 OWL9 51575910](https://i.servimg.com/u/f22/20/14/59/63/51575910.jpg)
Dernière édition par solex27 le Mer 18 Déc 2019 - 9:37, édité 2 fois |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
solex27
Nombre de messages : 101 Localisation : Montaure (27) Date d'inscription : 18/07/2012
![Projet réplique YZR 500 OWL9 Empty](https://2img.net/i/empty.gif) | Sujet: Re: Projet réplique YZR 500 OWL9 Lun 16 Déc 2019 - 21:42 | |
|
Dernière édition par solex27 le Mer 18 Déc 2019 - 9:37, édité 1 fois |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
solex27
Nombre de messages : 101 Localisation : Montaure (27) Date d'inscription : 18/07/2012
![Projet réplique YZR 500 OWL9 Empty](https://2img.net/i/empty.gif) | |
![Aller en bas](https://2img.net/i/empty.gif) | |
solex27
Nombre de messages : 101 Localisation : Montaure (27) Date d'inscription : 18/07/2012
![Projet réplique YZR 500 OWL9 Empty](https://2img.net/i/empty.gif) | Sujet: Re: Projet réplique YZR 500 OWL9 Lun 16 Déc 2019 - 21:50 | |

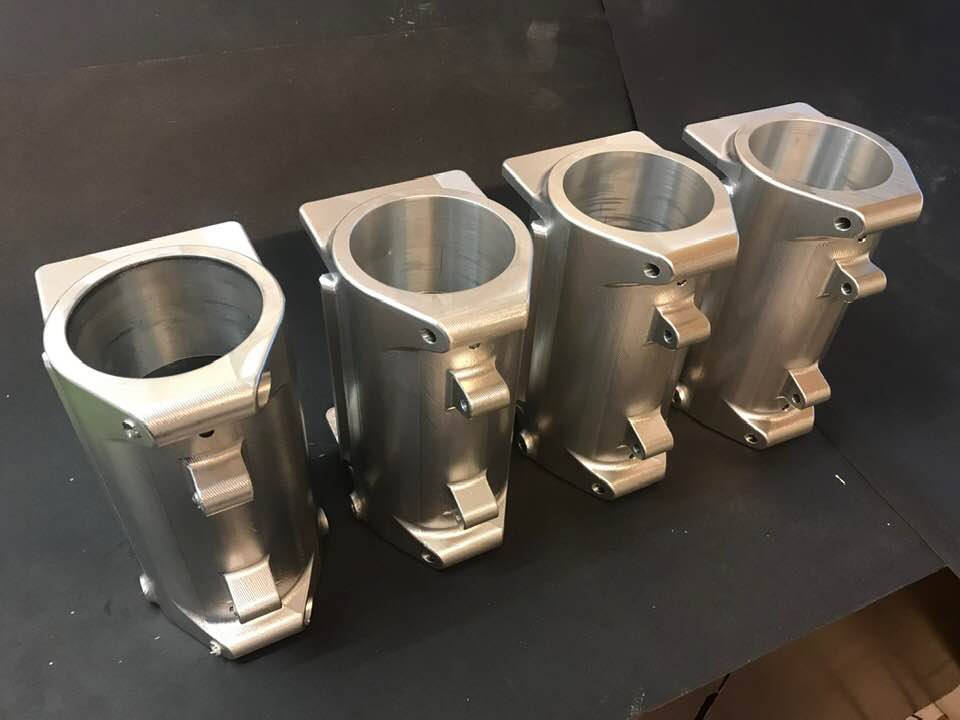

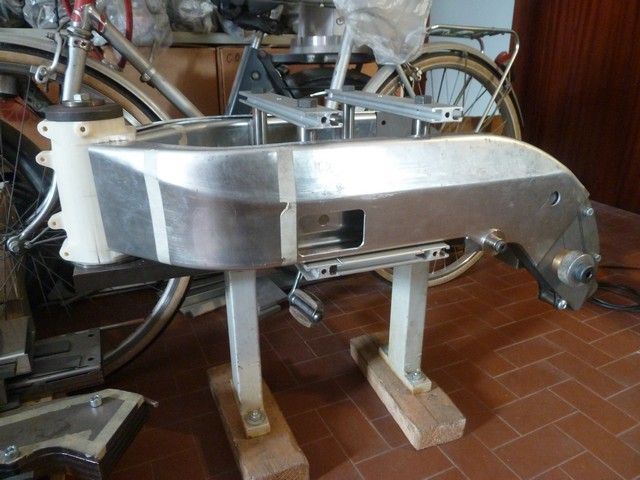

| et le résultat du travail colossal de Alex après 10 millions de coup de marteau... ![Projet réplique YZR 500 OWL9 65158210](https://i.servimg.com/u/f22/20/14/59/63/65158210.jpg) montage à blanc histoire de voir si tout ce place bien : ![Projet réplique YZR 500 OWL9 65183610](https://i.servimg.com/u/f22/20/14/59/63/65183610.jpg) Usinage 5 axes des colonnes de direction : ![Projet réplique YZR 500 OWL9 65085410](https://i.servimg.com/u/f22/20/14/59/63/65085410.jpg)
Dernière édition par solex27 le Mer 18 Déc 2019 - 9:38, édité 1 fois |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
solex27
Nombre de messages : 101 Localisation : Montaure (27) Date d'inscription : 18/07/2012
![Projet réplique YZR 500 OWL9 Empty](https://2img.net/i/empty.gif) | |
![Aller en bas](https://2img.net/i/empty.gif) | |
solex27
Nombre de messages : 101 Localisation : Montaure (27) Date d'inscription : 18/07/2012
![Projet réplique YZR 500 OWL9 Empty](https://2img.net/i/empty.gif) | |
![Aller en bas](https://2img.net/i/empty.gif) | |
solex27
Nombre de messages : 101 Localisation : Montaure (27) Date d'inscription : 18/07/2012
![Projet réplique YZR 500 OWL9 Empty](https://2img.net/i/empty.gif) | Sujet: Re: Projet réplique YZR 500 OWL9 Lun 16 Déc 2019 - 22:00 | |
|
Dernière édition par solex27 le Mer 18 Déc 2019 - 9:40, édité 1 fois |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
solex27
Nombre de messages : 101 Localisation : Montaure (27) Date d'inscription : 18/07/2012
![Projet réplique YZR 500 OWL9 Empty](https://2img.net/i/empty.gif) | Sujet: Re: Projet réplique YZR 500 OWL9 Lun 16 Déc 2019 - 22:08 | |
|
Dernière édition par solex27 le Mer 18 Déc 2019 - 9:41, édité 1 fois |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
solex27
Nombre de messages : 101 Localisation : Montaure (27) Date d'inscription : 18/07/2012
![Projet réplique YZR 500 OWL9 Empty](https://2img.net/i/empty.gif) | |
![Aller en bas](https://2img.net/i/empty.gif) | |
yves kerlo
![yves kerlo](https://2img.net/u/3313/47/10/07/avatars/489-62.jpg)
Nombre de messages : 11266 Age : 71 Localisation : Vallabrègues 30 Date d'inscription : 22/09/2010
![Projet réplique YZR 500 OWL9 Empty](https://2img.net/i/empty.gif) | Sujet: Re: Projet réplique YZR 500 OWL9 Lun 16 Déc 2019 - 22:26 | |
| Fantastique...! Et un grand merci pour le partage. Pour ceux qui jettent juste un oeil, il faut cliquer sur chaque image pour les voir en grand. Claude Hauser, un des quatre membres cités au début, ce serait bien celui en chemise bleu clair sur cette photo? ![Projet réplique YZR 500 OWL9 Img_6010](https://i.servimg.com/u/f23/19/44/05/50/img_6010.jpg) |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
supermono
![supermono](https://2img.net/u/3313/47/10/07/avatars/3071-94.jpg)
Nombre de messages : 166 Age : 54 Localisation : Toulouse Date d'inscription : 12/09/2012
![Projet réplique YZR 500 OWL9 Empty](https://2img.net/i/empty.gif) | Sujet: Re: Projet réplique YZR 500 OWL9 Lun 16 Déc 2019 - 22:33 | |
| |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
singleton560
![singleton560](https://2img.net/u/3313/47/10/07/avatars/6464-15.jpg)
Nombre de messages : 2113 Age : 67 Localisation : Cholet Date d'inscription : 25/03/2014
![Projet réplique YZR 500 OWL9 Empty](https://2img.net/i/empty.gif) | Sujet: Re: Projet réplique YZR 500 OWL9 Lun 16 Déc 2019 - 22:43 | |
| |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
JH'R 42
Nombre de messages : 83 Localisation : LOIRE TALAUDIERE Date d'inscription : 10/11/2015
![Projet réplique YZR 500 OWL9 Empty](https://2img.net/i/empty.gif) | Sujet: Re: Projet réplique YZR 500 OWL9 Lun 16 Déc 2019 - 23:05 | |
| Merveilleux ! quel travail ! Impressionnant !!!!!!!! |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
Invité Invité
![Projet réplique YZR 500 OWL9 Empty](https://2img.net/i/empty.gif) | |
![Aller en bas](https://2img.net/i/empty.gif) | |
solex27
Nombre de messages : 101 Localisation : Montaure (27) Date d'inscription : 18/07/2012
![Projet réplique YZR 500 OWL9 Empty](https://2img.net/i/empty.gif) | Sujet: Re: Projet réplique YZR 500 OWL9 Lun 16 Déc 2019 - 23:15 | |
| Oui Yves, c'est bien Claude sur la photo. Une personne de grandes compétences en usinage de haute précision. Alex quant à lui a déjà fait plusieurs magnifiques répliques d'YZR 500 sur base moteur RD500LC. Et que dire de Carlo... Un monstre de travail qui a déjà réalisé entièrement lui même 5 motos dont 4 répliques de morbidelli de GP 125-250 et la fameuse 350-4 utilisée 2 fois seulement par Nieto. Donc je suis entouré de très beaux monde...je suis le petit dans l'histoire ! Notre bonne osmose est que le travail c'est vraiment naturellement reparti suivant les compétences de chacun et cela fonctionne plutôt pas mal ainsi. |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
Contenu sponsorisé
![Projet réplique YZR 500 OWL9 Empty](https://2img.net/i/empty.gif) | Sujet: Re: Projet réplique YZR 500 OWL9 ![Projet réplique YZR 500 OWL9 Icon_minitime](https://2img.net/i/fa/icon_minitime.gif) | |
| |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
| Projet réplique YZR 500 OWL9 | |
|
