 [Endurance] Construction METISS JBB 2015

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : Précédent  1, 2, 3, 4 ... 14 ... 25  Suivant
AuteurMessage
MacPepR

avatar

Nombre de messages : 2752
Age : 58
Localisation : Arnouville lès Gonesse (95)
Date d'inscription : 08/04/2010

MessageSujet: Re: [Endurance] Construction METISS JBB 2015   Mar 18 Nov 2014 - 2:45

Second degré mon cher, comme je pense que l'étaient les propos de Fügner.

_________________
Freiner, gaazer, entier !

Eventuellement au bas d'un post : "Mac" = allumage et carburation orthographiques réglés, continue à mettre du gaz.
Revenir en haut Aller en bas
erwan#26

avatar

Nombre de messages : 572
Age : 28
Localisation : Clermont-Ferrand
Date d'inscription : 26/07/2011

MessageSujet: Re: [Endurance] Construction METISS JBB 2015   Mar 18 Nov 2014 - 3:06


J'ai mis les 2 pieds dans l'platre !
Revenir en haut Aller en bas
Cardamome



Nombre de messages : 1147
Localisation : Orléans
Date d'inscription : 26/10/2014

MessageSujet: Re: [Endurance] Construction METISS JBB 2015   Mar 18 Nov 2014 - 3:54

Merci pour ce sujet. Toujours passionnant.
Revenir en haut Aller en bas
Fügner

avatar

Nombre de messages : 7803
Localisation : Neuf-trois
Date d'inscription : 27/11/2010

MessageSujet: Re: [Endurance] Construction METISS JBB 2015   Mar 18 Nov 2014 - 4:10

erwan#26 a écrit:

J'ai mis les 2 pieds dans l'platre !

C'est une situation embarrassante

Revenir en haut Aller en bas
Ed

avatar

Nombre de messages : 1735
Age : 53
Localisation : Centre
Date d'inscription : 06/10/2010

MessageSujet: Re: [Endurance] Construction METISS JBB 2015   Mar 18 Nov 2014 - 4:24

MacPepR a écrit:
Second degré mon cher, comme je pense que l'étaient les propos de Fügner.

Avec ces gars-là on ne sait jamais si c'est de l'art ou du cochon.
Et puis il faut les nourrir sinon ils disent ou font des c.......


Allez, une image du nouveau support de renvoi de direction :

Et avec le triangle supérieur :
Revenir en haut Aller en bas
Edouard B.

avatar

Nombre de messages : 1177
Age : 31
Localisation : Paris
Date d'inscription : 30/05/2011

MessageSujet: Re: [Endurance] Construction METISS JBB 2015   Mar 18 Nov 2014 - 4:26

Merci de nous faire partager tout ça Ed et toute l'équipe
Revenir en haut Aller en bas
Ed

avatar

Nombre de messages : 1735
Age : 53
Localisation : Centre
Date d'inscription : 06/10/2010

MessageSujet: Re: [Endurance] Construction METISS JBB 2015   Mar 18 Nov 2014 - 4:53

Conception du nouveau support de selle.
- Yves et Robo réalisent une maquette en carton

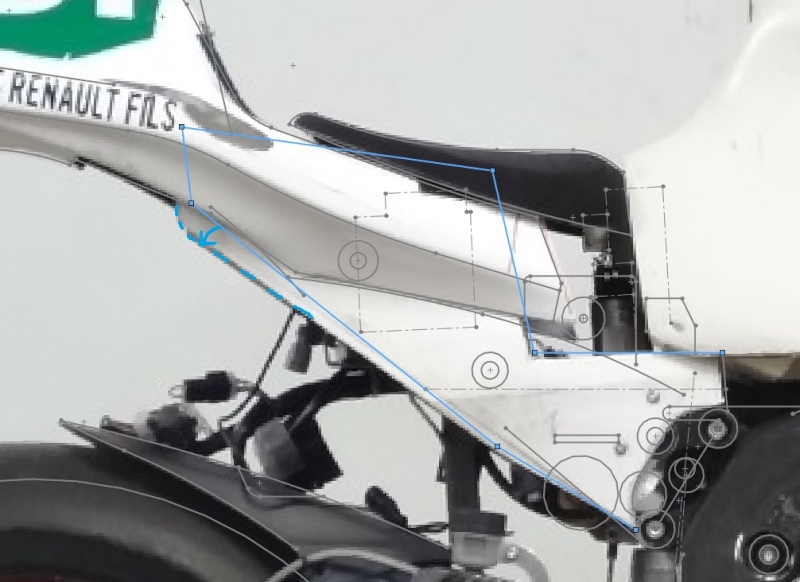

En m'appuyant sur le tracé du patron et en superposant des photos je réalise, après quelques tâtonnements, une esquisse et un 1er dessin 3D.

Je regarde si ça colle avec le dessin de Jean-Bertrand et compare avec l'ancien support de selle :


On affine le maquettage avec un modèle en plastique rigide.


Après photos et prises de cotes sur la maquette je réalise un modèle 3D composé de pièces de tôlerie et de pièces usinées.


La construction sous Solidworks des pièces de tôlerie permet d'avoir le modèle en configuration plié ou déplié :

Revenir en haut Aller en bas
Guichou

avatar

Nombre de messages : 275
Age : 28
Localisation : Lyon
Date d'inscription : 27/07/2010

MessageSujet: Re: [Endurance] Construction METISS JBB 2015   Mar 18 Nov 2014 - 5:44

Merci de nous faire suivre l'évolution du dessin à la pièce finie en passant par la maquette !

J'aime beaucoup la position du module AIM pour l'acquisition de donnée.
Revenir en haut Aller en bas
yves kerlo

avatar

Nombre de messages : 6728
Age : 64
Localisation : Vallabrègues 30
Date d'inscription : 22/09/2010

MessageSujet: Re: [Endurance] Construction METISS JBB 2015   Mar 18 Nov 2014 - 5:46

Hé oui en fonction des moyens de l'entreprise certains utilisent Katia, d'autres Karton...
La seule vraie différence notable étant le tarif d'abonnement du logiciel (et accessoirement la rémunération du technicien qui sait s'en servir).
Revenir en haut Aller en bas
http://www.kerloclassic.com
Fügner

avatar

Nombre de messages : 7803
Localisation : Neuf-trois
Date d'inscription : 27/11/2010

MessageSujet: Re: [Endurance] Construction METISS JBB 2015   Mar 18 Nov 2014 - 6:18

Très chouette la méthode qui utilise au mieux le meilleur de 2 mondes en cherchant uniquement l’efficacité, la simplicité.
Katia et Karton, c'est un mariage gai
Revenir en haut Aller en bas
MacPepR

avatar

Nombre de messages : 2752
Age : 58
Localisation : Arnouville lès Gonesse (95)
Date d'inscription : 08/04/2010

MessageSujet: Re: [Endurance] Construction METISS JBB 2015   Mar 18 Nov 2014 - 6:53

Ed a écrit:
.../... La construction sous Solidworks des pièces de tôlerie permet d'avoir le modèle en configuration plié ou déplié :


Encore un métier qui se perd, la descriptive. Des générations en ont bavé là-dessus. N'est ce pas Fügner (encore lui et cette fois au premier degré) ?

_________________
Freiner, gaazer, entier !

Eventuellement au bas d'un post : "Mac" = allumage et carburation orthographiques réglés, continue à mettre du gaz.
Revenir en haut Aller en bas
Seb4LO

avatar

Nombre de messages : 2605
Localisation : Concarneau
Date d'inscription : 05/07/2009

MessageSujet: Re: [Endurance] Construction METISS JBB 2015   Mar 18 Nov 2014 - 6:57

Katia , j'en ai eu deux et je m'en suis servi

Catia , j'ai eu et je ne m'en suis jamais servi
Revenir en haut Aller en bas
fpayart

avatar

Nombre de messages : 886
Age : 68
Localisation : LYON
Date d'inscription : 11/01/2010

MessageSujet: Re: [Endurance] Construction METISS JBB 2015   Mar 18 Nov 2014 - 7:24

Félicitations encore

Ed a écrit:
Conception du nouveau support de selle.
Après photos et prises de cotes sur la maquette je réalise un modèle 3D composé de pièces de tôlerie et de pièces usinées.

Comment seront assemblées les pièces usinées et la tôlerie ? Rivets Pop ?


Pas facile la reprise de l'articulation du renvoi de direction/triangle sup.
Revenir en haut Aller en bas
http://www.fperacing.com/
yves kerlo

avatar

Nombre de messages : 6728
Age : 64
Localisation : Vallabrègues 30
Date d'inscription : 22/09/2010

MessageSujet: Re: [Endurance] Construction METISS JBB 2015   Mar 18 Nov 2014 - 7:29

Bonjour Francis,
Soudure pour la base arrière, sur un petit marbre basique.
Revenir en haut Aller en bas
http://www.kerloclassic.com
Invité
Invité



MessageSujet: Re: [Endurance] Construction METISS JBB 2015   Mar 18 Nov 2014 - 8:06

L'acquisition AIM est utilisée pour quelles fonctions ou données?
Revenir en haut Aller en bas
yves kerlo

avatar

Nombre de messages : 6728
Age : 64
Localisation : Vallabrègues 30
Date d'inscription : 22/09/2010

MessageSujet: Re: [Endurance] Construction METISS JBB 2015   Mar 18 Nov 2014 - 8:19

L'intéressé, Ridley, est ici, il devrait pouvoir répondre.
Revenir en haut Aller en bas
http://www.kerloclassic.com
BRUNEAU



Nombre de messages : 961
Localisation : Le Mans
Date d'inscription : 12/10/2010

MessageSujet: Re: [Endurance] Construction METISS JBB 2015   Mar 18 Nov 2014 - 8:35

yves kerlo a écrit:
L'intéressé, Ridley, est ici, il devrait pouvoir répondre.

Même réponse, au boulot Ridley
Revenir en haut Aller en bas
PLP

avatar

Nombre de messages : 572
Age : 60
Localisation : 46310 St Germain du Bel Air - Lot
Date d'inscription : 26/02/2012

MessageSujet: Re: [Endurance] Construction METISS JBB 2015   Mar 18 Nov 2014 - 8:48

Ah la géométrie descriptive !!!! Que de souvenirs !!!

Merci à vous tous de nous faire partager tout cela
mais n'en oubliez pas de bosser
Revenir en haut Aller en bas
bentou

avatar

Nombre de messages : 1565
Age : 57
Localisation : Hauts de Seine
Date d'inscription : 06/04/2012

MessageSujet: Re: [Endurance] Construction METISS JBB 2015   Mar 18 Nov 2014 - 8:56

C'est quand même génial de vivre la construction d'une telle machine, en "direct live"

Merci à tous.
Revenir en haut Aller en bas
http://mapage.noos.fr/jetable/tobec/root.html
ridley

avatar

Nombre de messages : 1244
Age : 63
Localisation : Dans les collines du Perche
Date d'inscription : 19/02/2009

MessageSujet: Re: [Endurance] Construction METISS JBB 2015   Mar 18 Nov 2014 - 12:00

rosenoire a écrit:
L'acquisition AIM est utilisée pour quelles fonctions ou données?

Nous relevons:
- Régime
- TPS
- Débattement et vitesse de déplacement amortisseurs AV et AR
- Vitesses roues AV et AR
- Vitesse GPS
- Accélération longitudinale et latérale GPS
- Angle
- rapport engagé
- Capteur de pression frein AV



Dernière édition par ridley le Mer 19 Nov 2014 - 1:22, édité 1 fois
Revenir en haut Aller en bas
Guichou

avatar

Nombre de messages : 275
Age : 28
Localisation : Lyon
Date d'inscription : 27/07/2010

MessageSujet: Re: [Endurance] Construction METISS JBB 2015   Mar 18 Nov 2014 - 12:07

ridley a écrit:

- Accélération longitudinale et latérale GPS
- Angle

Le boitier AIM semble être le model EVO4 qui possède un accéléromètre 3 axes intégrés, c'est ce qui te permet d'avoir l'angle de la moto ?
Pour l'accélération longitudinale et latérale, le GPS est suffisamment précis pour obtenir des valeurs exploitables ?
Revenir en haut Aller en bas
ridley

avatar

Nombre de messages : 1244
Age : 63
Localisation : Dans les collines du Perche
Date d'inscription : 19/02/2009

MessageSujet: Re: [Endurance] Construction METISS JBB 2015   Mar 18 Nov 2014 - 14:01

"Le boitier AIM semble être le model EVO4 qui possède un accéléromètre 3 axes intégrés, c'est ce qui te permet d'avoir l'angle de la moto ?"
J'ai également équipé la machine d'un gyroscope qui me permet de récupérer une valeur d'angle fiable.

"Pour l'accélération longitudinale et latérale, le GPS est suffisamment précis pour obtenir des valeurs exploitables ?"
L’accéléromètre interne de l'Evo 4 fonctionne bien en longitudinal mais ne peut donner de valeurs réalistes en latéral. C'est pour cette raison que j'utilise les données GPS qui sont globalement plus fiables et me permettent de visualiser le cercle de traction sur un graphe XY.
Revenir en haut Aller en bas
Invité
Invité



MessageSujet: Re: [Endurance] Construction METISS JBB 2015   Mar 18 Nov 2014 - 14:22

Merci pour toutes ces infos.

Une fois collectées toutes ces données, qu'en faites vous? Utilisées par l'ECU pour un upload d'une nouvelle map et/ou utilisées en "temps réel" (si l'ECU le permet)? Utilisées pour le setup partie-cycle?
Revenir en haut Aller en bas
gilles27



Nombre de messages : 1600
Age : 54
Localisation : vendome
Date d'inscription : 12/01/2009

MessageSujet: Re: [Endurance] Construction METISS JBB 2015   Mar 18 Nov 2014 - 14:28

super tout ça!
Revenir en haut Aller en bas
2strokeman

avatar

Nombre de messages : 898
Age : 42
Localisation : au pays du champagne
Date d'inscription : 07/06/2011

MessageSujet: Re: [Endurance] Construction METISS JBB 2015   Mer 19 Nov 2014 - 0:13

Merci de nous faire partager tout cela au quotidien, c'est que du bonheur .
Revenir en haut Aller en bas
Contenu sponsorisé




MessageSujet: Re: [Endurance] Construction METISS JBB 2015

Revenir en haut Aller en bas

[Endurance] Construction METISS JBB 2015
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 3 sur 25Aller à la page : Précédent  1, 2, 3, 4 ... 14 ... 25  Suivant
 Sujets similaires
-
» Construction d'un arceau de sécurité
» CONSTRUCTION D'UN SIDE CAR DE TRIAL
» Construction d'un abri pour chevaux
» Construction du futur VOYAGEENMOG
» CONSTRUCTION KAWA SPECIALE B.O.C 2009 BIMOTA TEAM

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
 :: ACTUALITES :: [Endurance]-
Sauter vers:
